Quali sono i principi di una valvola a sfera?

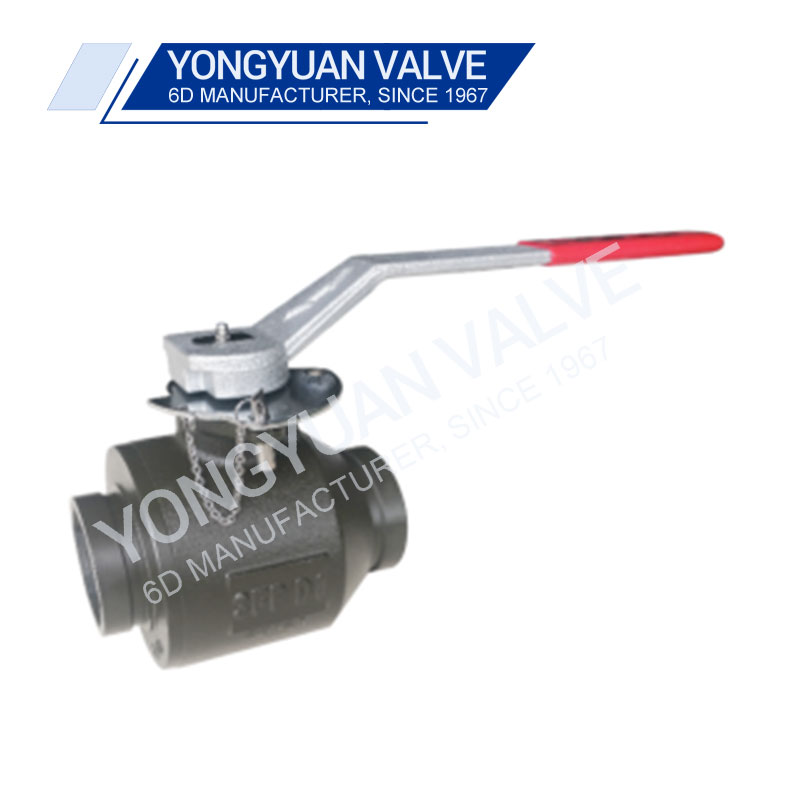

A valvola a sferaè un dispositivo industriale ampiamente usato che controlla il flusso di liquidi o gas usando una sfera rotante con un foro al centro. Il suo design semplice ma efficace lo rende ideale per le applicazioni che richiedono chiusura affidabile e controllo del flusso preciso. Esploriamo i principi chiave dietro come funziona una valvola a sfera.

1. Principio di lavoro di base

Una valvola a sfera funziona usando un disco sferico (la sfera) con un foro (foro) attraverso il suo centro. La valvola è controllata ruotando la sfera di 90 gradi per consentire o bloccare il flusso di fluido.

- Posizione aperta: quando il foro si allinea con la tubazione, il fluido passa liberamente.

- Posizione chiusa: quando la sfera viene ruotata perpendicolare alla conduttura, il flusso è completamente bloccato.

Questa rapida operazione di turni di quarto rende le valvole a sfera altamente efficienti per le applicazioni di controllo on-off.

2. Componenti chiave di una valvola a sfera

Un tipicovalvola a sferaè costituito dai seguenti componenti principali:

- Ball: l'elemento rotante con un foro che controlla il flusso.

- Corpo: l'involucro esterno che tiene insieme tutti i componenti.

- STEM: l'albero che collega la palla all'attuatore o alla maniglia.

- Sede: materiale di tenuta che garantisce una chiusura stretta quando la valvola è chiusa.

- Handing/Attuatore: utilizzato per ruotare la sfera per il controllo manuale o automatizzato.

3. Principio di sigillatura

L'efficacia di una valvola a sfera risiede nel suo meccanismo di tenuta stretta. Materiali morbidi come PTFE (teflon), gomma o altri polimeri vengono spesso utilizzati per i sedili per garantire il funzionamento senza perdite. Alcune valvole a sfera ad alte prestazioni utilizzano una tenuta da metallo a metallo per la gestione di temperature e pressioni estreme.

4. Meccanismo di controllo del flusso

Le valvole a sfera possono avere diversi disegni di fori che incidono sulle loro caratteristiche di flusso:

- Full foro (porta completa): il foro nella sfera corrisponde al diametro della pipeline, minimizzando la resistenza al flusso.

- foro ridotto (porta ridotta): il foro è inferiore alla tubazione, causando una leggera limitazione del flusso.

-V-Port: la palla ha un'apertura a V, consentendo un controllo del flusso preciso nelle applicazioni di limitazione.

5. Tipi di valvole a sfera

Valvole a sferaArrivare in varie configurazioni a seconda della loro progettazione e applicazione:

- Valvola a sfera mobile: la palla viene sospesa tra i sedili e si muove leggermente per migliorare la tenuta quando viene applicata la pressione.

-Valvola a sfera montata su trunnion: la palla è fissata con supporti aggiuntivi (trunnioni), rendendolo adatto per applicazioni ad alta pressione.

-valvola a 3 vie o multi-porto: consente il flusso di deviazione o miscelazione tra più porte.

- Valvola a sfera ventilata: progettato per rilasciare pressione intrappolata in un sistema chiuso.

6. Vantaggi delle valvole a sfera

- Funzionamento rapido e semplice: richiede solo un quarto di giro per aprire o chiudere.

- Eccellente sigillatura: fornisce chiusura stretta, prevenzione di perdite.

- Durabilità: resiste a pressioni e temperature elevate.

- Bassa manutenzione: design semplice con meno componenti soggetti all'usura.

Vorresti maggiori dettagli su un tipo specifico di valvola a sfera? Fammi sapere!
