Qual è la differenza tra una valvola globale e una valvola di gate?

Come apparecchiatura chiave per il controllo del flusso di supporti in un sistema di pipeline,valvole globaliEvalvole di gatesono entrambe valvole di cut-off, ma differiscono significativamente nella progettazione strutturale, nelle caratteristiche di lavoro e negli scenari applicabili. Una selezione impropria può influire sull'efficienza del sistema e persino causare rischi per la sicurezza.

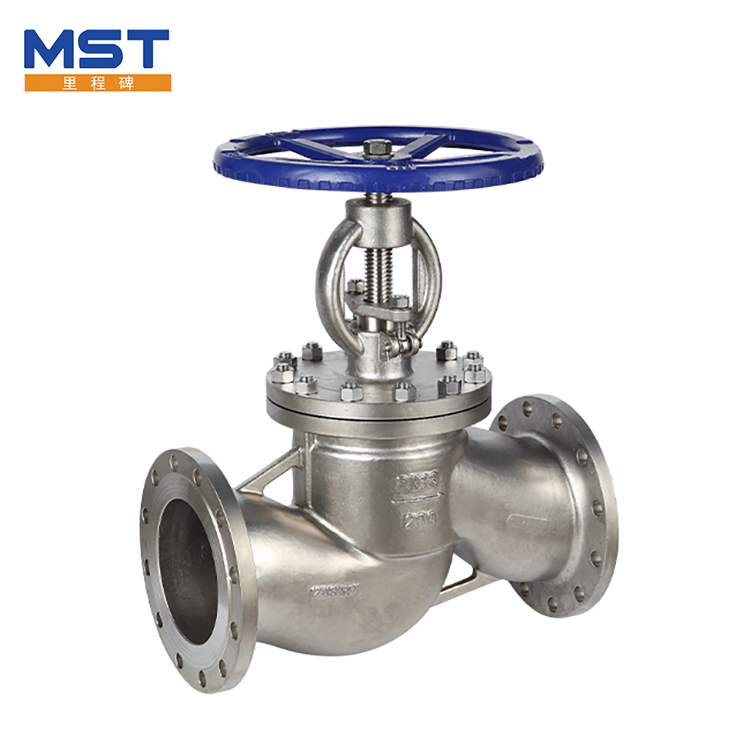

La differenza essenziale nella progettazione strutturale determina le caratteristiche funzionali. La valvola del globo adotta una struttura di "intercettazione verticale del disco della valvola". C'è una sede della valvola perpendicolare alla direzione del fluido nel corpo della valvola. Il disco della valvola si sposta su e giù attraverso l'asta della vite per ottenere la tenuta. Il fluido deve fare una svolta di 90 gradi per fluire attraverso il corpo della valvola. Il coefficiente di resistenza al flusso (circa 3-5) è molto più alto di quello della valvola del gate. La valvola del gate si basa su "Gate Parallel Interception". Il cancello si muove verticalmente lungo la linea centrale del sedile della valvola. Se completamente aperto, il cancello è completamente separato dal canale di flusso. Il coefficiente di resistenza al flusso è solo 0,1-0,5, che è vicino alla capacità di flusso di un tubo corto.

Il controllo del flusso e le prestazioni di tenuta hanno ciascuno la propria enfasi. Il disco della valvola e la sede della valvola della valvola del globo sono guarnizioni di contatto facciale e la tenuta è più affidabile quando chiusa. È particolarmente adatto per condutture a bassa pressione di piccoli diametro (DN15-DN100) e il flusso può essere regolato accuratamente dall'apertura del disco della valvola. Viene spesso utilizzato in occasioni che richiedono la limitazione (come i sistemi di riscaldamento). Tuttavia, la sua superficie di tenuta è facilmente danneggiata dall'erosione fluida ad alta velocità e la sua durata di servizio è generalmente 10.000-20.000 volte di apertura e chiusura. Il cancello della valvola del cancello è in linea con il sedile della valvola. Non c'è perdita di limitazione quando è completamente aperta. È adatto per condutture di grande diametro (DN100-DN1000), ma deve essere allineato accuratamente quando chiuso, altrimenti è facile da perdere e non è possibile ottenere una regolazione del flusso. Viene utilizzato principalmente in condizioni completamente aperte e completamente chiuse (come la rete dell'acqua del rubinetto).

La differenza nelle condizioni di lavoro applicabili è ovvia. La valvola del globo è adatta per trasmettere supporti puliti come acqua pulita e olio. La pressione di lavoro di solito non è superiore a 16MPa e l'intervallo di temperatura è da -29 ℃ a 425 ℃. Prestare attenzione alla direzione del flusso (espiazione bassa e outlet elevato) durante l'installazione, altrimenti le prestazioni di tenuta saranno ridotte. La valvola del gate può essere utilizzata per trasportare supporti contenenti una piccola quantità di particelle (come le acque reflue), con un livello di pressione fino a 42 MPa, un intervallo di adattabilità della temperatura più ampio (-196 da 540 ℃) e nessuna restrizione direzionale sull'installazione, ma non è adatto a una frequente apertura e scenari di chiusura e le operazioni di chiusura possono facilmente rimanere bloccate.

I costi di manutenzione e la durata della manutenzione devono essere considerati in modo completo. La struttura di collegamento del disco della valvola e della vite della valvola del globo è semplice e solo la guarnizione di tenuta deve essere sostituita durante la manutenzione. Il costo di manutenzione singola è di circa il 50% della valvola del gate. La valvola del cancello ha una struttura guida complessa tra il cancello e lo stelo della valvola. Se si blocca, deve essere smontato nel suo insieme e il tempo di manutenzione è 2-3 volte quello della valvola del globo. Tuttavia, nello stato completamente aperto, la resistenza a flusso della valvola di gate è piccola, il che può ridurre il consumo di energia della conduttura ed è più economica per l'uso a lungo termine.

Quando si seleziona, il principio di base di "selezione di unValvola globaleper un piccolo diametro e unvalvola del gateper un grande diametro; Selezione di una valvola globale per la regolazione del flusso, selezionando una valvola di gate per l'apertura e la chiusura completa; La selezione di una valvola globale per supporti puliti e una valvola di gate per i media contenenti particelle "deve essere seguita. Solo combinando la pressione del sistema, le caratteristiche di media e la frequenza operativa possono essere messe in gioco le prestazioni ottimali della valvola e il funzionamento sicuro ed efficiente del sistema di tubazioni.
