Perché dovresti scegliere una valvola a farfalla a tracolla per le tue applicazioni industriali?

Nel mondo del controllo dei fluidi, le valvole sono al centro di ogni sistema industriale. Determinano come funzionano bene le condotte, come funzionano i processi in modo sicuro e in che modo le industrie risparmiano energia e risorse. Tra i molti tipi di valvole, ilValvola a farfalla LugSi distingue come una soluzione versatile, economica e affidabile per le operazioni di media e su larga scala. La sua progettazione unica e prestazioni robuste lo rendono adatto per l'approvvigionamento idrico, il trattamento delle acque reflue, le industrie chimiche, le centrali elettriche e i sistemi HVAC.

Questo articolo dà uno sguardo dettagliato ai principi di lavoro, alle specifiche, ai vantaggi e alle applicazioni della valvola a farfalla a tracolla, mettendo in evidenza anche perché così tante aziende, comprese le persone con cui collaboranoTianjin Milestone Valve Company, Preferisci questo tipo di valvola nelle loro condotte.

Cos'è una valvola a farfalla a tracolla?

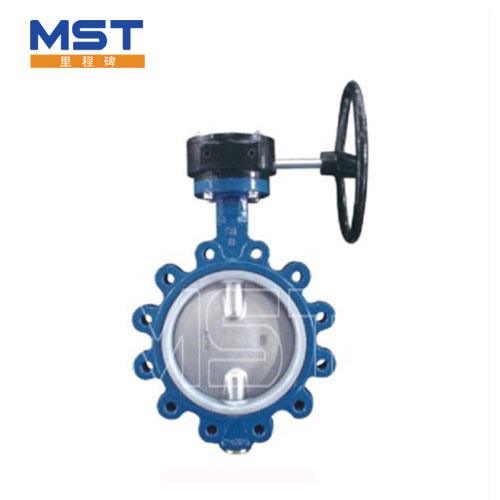

Una valvola a farfalla a tracolla è una valvola a un quarto di svolta progettata per regolare o isolare il flusso di fluido all'interno delle condutture. Si distingue per il suo design "aral", che presenta inserti filettati su entrambi i lati del corpo della valvola. Questa costruzione consente di bloccare la valvola direttamente alle flange, consentendo una facile installazione e rimozione senza disturbare l'intero sistema di tubazioni.

Questa funzione rende la valvola a farfalla a tracolla altamente pratica per i sistemi che richiedono frequenti manutenzioni, in cui potrebbe essere necessario disconnettere un lato del gasdotto senza influire sull'altro.

Funzioni chiave e principio di lavoro

Il principio di lavoro di una valvola a farfalla a tracolla è semplice ma efficace:

• Funziona con un movimento per un quarto di svolta.

• Un disco circolare, posizionato al centro del tubo, ruota attorno a un asse verticale per controllare il flusso.

• Quando la maniglia o l'attuatore è trasformato di 90 gradi, il disco si apre o chiude completamente il passaggio.

• La valvola può anche essere impostata su posizioni intermedie, consentendo una regolazione precisa del flusso.

Questo design riduce al minimo la resistenza, riduce la caduta di pressione e fornisce una tenuta affidabile se abbinato a sedili di elastomero di alta qualità.

Parametri del prodotto della valvola a farfalla a tracolla

Di seguito sono riportati i parametri generali che mostrano le capacità tecniche di una valvola a farfalla a tracolla standard:

Specifiche principali

• Gamma di dimensioni: DN50 - DN1200 (2 " - 48")

• Valutazione della pressione: PN10, PN16, ANSI 150

• Materiale del corpo: Ghisa, ferro duttile, acciaio al carbonio, acciaio inossidabile

• Materiale del disco: Ferro duttile, acciaio inossidabile, bronzo in alluminio, disco rivestito di nylon

• Materiale del sedile: EPDM, NBR, PTFE, VITON

• Tipo di connessione: Tipo legato con inserti filettati

• Metodo operativo: Leva manuale, cambio, attuatore elettrico, attuatore pneumatico

• Intervallo di temperatura: Da -20 ° C a +200 ° C (a seconda del materiale del sedile)

• Applicazione: Acqua, petrolio, gas, liquame, fluidi chimici

Tabella dei parametri tecnici

Vantaggi della valvola a farfalla a tracolla

1. Installazione flessibile- Può essere installato alla fine di una pipeline senza richiedere tubazioni a valle.

2. Facile manutenzione- consente di servire un lato del sistema senza chiudere l'intera linea.

3. Economico- Accendino e più compatto delle valvole gate o globali, riducendo sia il materiale che i costi di installazione.

4. Durata- Con materiali come ferro duttile e acciaio inossidabile, la valvola resiste alla pressione, alle fluttuazioni della temperatura e agli ambienti corrosivi.

5. Sigillatura stretta-I materiali di sedile avanzati forniscono un arresto a tenuta di bolle, anche in condizioni difficili.

6. Versatilità- Adatto per acqua pulita, acque reflue, petrolio, gas e sostanze chimiche lievi.

Applicazioni della valvola a farfalla a tracolla

La valvola a farfalla a tracolla ha ampie applicazioni in diversi settori:

• Approvvigionamento idrico e trattamento delle acque reflue- Fornisce arresto e controllo affidabili nei sistemi idrici e fognari municipali.

• Sistemi HVAC- Utilizzato per regolare l'acqua refrigerata e le condotte dell'acqua calda.

• Industria chimica- Gestisce lievi fluidi corrosivi dovuti a posti a sedere PTFE e Viton.

• Centrali elettriche- svolge un ruolo nella circolazione dell'acqua di raffreddamento e nei servizi ausiliari.

• Industria marina- La costruzione leggera lo rende adatto per i sistemi di bordo.

La versatilità di questa valvola lo rende uno dei prodotti più comunemente specificati da ingegneri e project manager in tutto il mondo.

Confronto con altri tipi di valvole

FAQ sulla valvola a farfalla a tracolla

D1: cosa rende una valvola a farfalla a tracolla diversa da una valvola a farfalla wafer?
Una valvola a farfalla a tracolla ha inserti filettati (alette) che consentono di bloccare la valvola direttamente alle flange, consentendo di scollegare un lato della tubazione senza disturbare l'altro. Un tipo di wafer, al contrario, richiede che l'intera linea venga chiusa prima della rimozione.

Q2: è possibile utilizzare una valvola a farfalla a tracolla per applicazioni ad alta pressione?
Generalmente, le valvole a farfalla a tracolla sono progettate per sistemi di media pressione (PN10-PN16 o ANSI 150). Per pressioni più elevate, potrebbero essere necessari materiali specializzati e design rinforzati, ma nella maggior parte dei condutture industriali, la loro gestione della pressione è sufficiente.

D3: In che modo il materiale del sedile influisce sulle prestazioni di una valvola a farfalla a tracolla?
Il materiale del sedile influisce direttamente sulla resistenza alla temperatura, nelle proprietà di tenuta e nella compatibilità con i supporti. Ad esempio, l'EPDM è ideale per l'acqua, il PTFE è preferito per le sostanze chimiche e Viton funziona bene con temperature più elevate. La scelta del sedile corretto garantisce affidabilità a lungo termine.

Q4: Perché dovrei scegliere la compagnia di valvole Milestone Tianjin per le valvole a farfalla a tracolla?
Tianjin Milestone Valve Company ha anni di esperienza nella produzione di valvole, offrendo progetti robusti, materiali premium e opzioni personalizzabili. Le loro valvole a farfalla a tracolla sono ampiamente utilizzate nei progetti municipali, industriali e marini, dimostrando sia la durata che l'efficienza.

Conclusione

ILValvola a farfalla LugCombina efficienza, durata e praticità, rendendolo una scelta indispensabile per i moderni sistemi industriali. La sua facilità di installazione, capacità di isolare un lato della linea e il design economico contribuiscono alla sua crescente domanda nei mercati globali.

Se stai prendendo in considerazione una soluzione affidabile per i sistemi di pipeline, investendo in valvole di alta qualità daTianjin Milestone Valve CompanyGarantisce sia le prestazioni che il valore a lungo termine.

Per richieste, consultazioni tecniche o ordini sfusi, non esitare a farlocontatto Tianjin Milestone Valve Company- Un nome affidabile nella produzione e nella fornitura delle valvole.
