Perché le valvole di ritegno sono considerate componenti automatici chiave nei sistemi di controllo dei fluidi industriali?

Nei sistemi di controllo dei fluidi industriali,valvole di ritegnosono componenti automatici cruciali progettati per impedire il riflusso accidentale del fluido, proteggere apparecchiature come pompe e motori e garantire la stabilità dei processi industriali. In qualità di produttore professionale con capacità di produzione avanzate ed esperienza di esportazione globale,Azienda di valvole Milestone di Tianjinsi concentra sulla fornitura di valvole di ritegno ad alte prestazioni e altre valvole industriali per soddisfare le diverse esigenze industriali. Allora, capisci le valvole di ritegno?

Cos'è una valvola di ritegno?

A valvola di ritegnoè una valvola automatica la cui parte di chiusura (disco circolare della valvola) funziona sotto il proprio peso e la pressione del fluido. La sua funzione principale è impedire il riflusso del mezzo, rendendolo un componente indispensabile nei sistemi di trasporto dei fluidi in vari settori. A differenza delle valvole manuali o semiautomatiche, le valvole di ritegno non richiedono una fonte di alimentazione esterna: il loro funzionamento è interamente guidato dalla pressione dinamica del fluido stesso, garantendo una prevenzione affidabile e in tempo reale del riflusso.

Funzioni principali delle valvole di ritegno

Prevenire il riflusso del mezzo: questa è la funzione più basilare. Nei sistemi di tubazioni, le valvole di ritegno impediscono il riflusso dei fluidi quando la pressione del sistema diminuisce, evitando interruzioni della produzione.

Protezione di pompe e motori di azionamento: il riflusso può causare l'inversione delle pompe, danneggiando potenzialmente i componenti interni e sovraccaricando il motore di azionamento, con conseguenti costosi tempi di fermo. Le valvole di ritegno si chiudono immediatamente in caso di riflusso, eliminando questo rischio.

Scarico sicuro dei fluidi dai contenitori: nei serbatoi di stoccaggio o nei recipienti a pressione, le valvole di ritegno controllano il flusso unidirezionale dei fluidi, garantendo uno scarico sicuro e prevenendo il riflusso del sifone o la contaminazione.

Isolamento sicuro: le valvole di ritegno vengono utilizzate insieme alle valvole a saracinesca per formare un doppio sistema di protezione. Ad esempio, nelle tubazioni ad alta pressione, le valvole di ritegno impediscono il riflusso, mentre le valvole a saracinesca consentono l'isolamento manuale per la manutenzione, migliorando così la sicurezza complessiva del sistema.

Tipi di valvole di ritegno: valvole di sollevamento e oscillazione

In base al movimento del disco della valvola, le valvole di ritegno si dividono principalmente in valvole di ritegno a sollevamento e valvole di ritegno a battente. Ogni tipologia ha le sue caratteristiche strutturali e scenari applicativi unici, adatti alle diverse esigenze industriali.

Sollevare la valvola di ritegno

La struttura di una valvola di ritegno è simile a quella di una valvola a saracinesca, ma manca uno stelo della valvola che aziona il disco della valvola. Il disco della valvola si muove verticalmente (su e giù) lungo la sede della valvola per controllare il flusso.

Principio di funzionamento

Processo di apertura: quando il fluido scorre dall'estremità di ingresso (lato inferiore) all'estremità di uscita (lato superiore), la pressione di ingresso spinge il disco della valvola verso l'alto, superando la resistenza combinata del peso proprio del disco della valvola e dell'attrito del flusso. Ciò solleva il disco della valvola dalla sede della valvola, consentendo al fluido di passare agevolmente.

Processo di chiusura: se il fluido tenta di fluire all'indietro, la pressione inversa spinge il disco della valvola verso il basso. Quindi, sotto il proprio peso e la pressione inversa, il disco della valvola preme saldamente contro la sede della valvola, sigillando la tubazione e impedendo il riflusso.

Vantaggi principali

Risposta di chiusura rapida, ideale per sistemi con frequenti variazioni di pressione.

Elevata precisione di tenuta quando chiuso, adatto per fluidi con requisiti di basse perdite.

Applicazioni tipiche

Sistemi di approvvigionamento idrico e drenaggio.

Tubazioni dell'acqua di alimentazione delle caldaie e sistemi di vapore nelle centrali elettriche.

Settori industriali leggeri che richiedono una purezza estremamente elevata del mezzo.

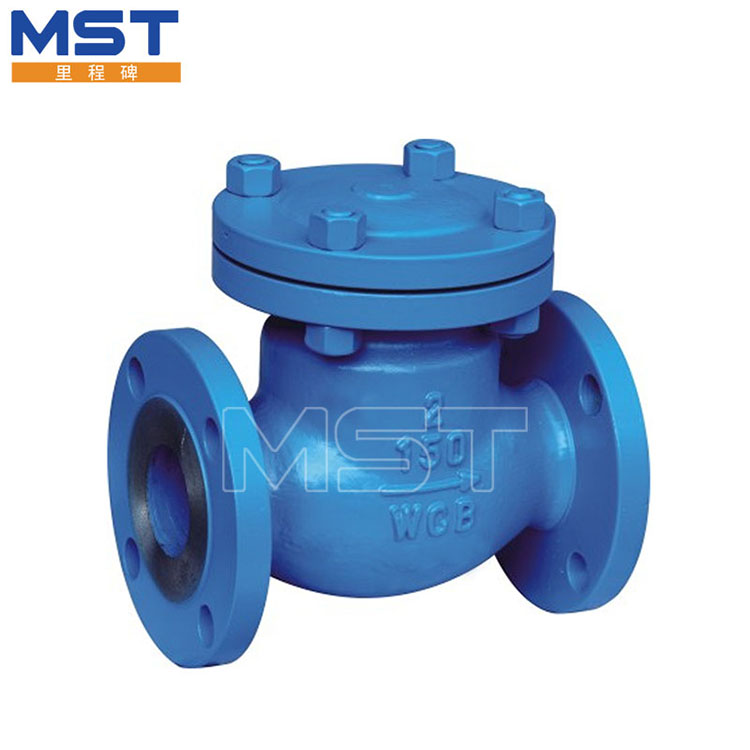

Valvola di ritegno a battente

La valvola di ritegno a battente è dotata di un disco inclinato e montato su un asse rotante (solitamente situato vicino alla sede della valvola). Il disco oscilla attorno a questo asse per aprirsi o chiudersi, anziché spostarsi verticalmente.

Principio di funzionamento

Processo di apertura: quando il fluido scorre nella direzione in avanti, la sua pressione spinge il disco ad oscillare lontano dalla sede della valvola, creando un passaggio per il fluido. L'angolo di oscillazione del disco è determinato dalla portata del mezzo: portate più elevate determinano un angolo di apertura maggiore, riducendo al minimo la resistenza al flusso.

Processo di chiusura: quando si verifica il riflusso, la pressione del mezzo inverso spinge il disco a oscillare indietro verso la sede della valvola. Il disco quindi sigilla la sede sotto la pressione inversa, arrestando il riflusso. Il principio di funzionamento è simile alla valvola di ritegno del tipo a sollevamento, ma il movimento oscillante riduce la forza d'impatto durante la chiusura, prolungando la durata della valvola.

Vantaggi principali

Bassa resistenza al flusso, che lo rende adatto a tubazioni di grande diametro o sistemi ad alta portata.

Struttura semplice, facile manutenzione e forte adattabilità ai mezzi con leggere impurità (ad esempio acque reflue, petrolio greggio).

Applicazioni tipiche

Oleodotti e gasdotti.

Sistemi di alimentazione termica.

Industria metallurgica.
